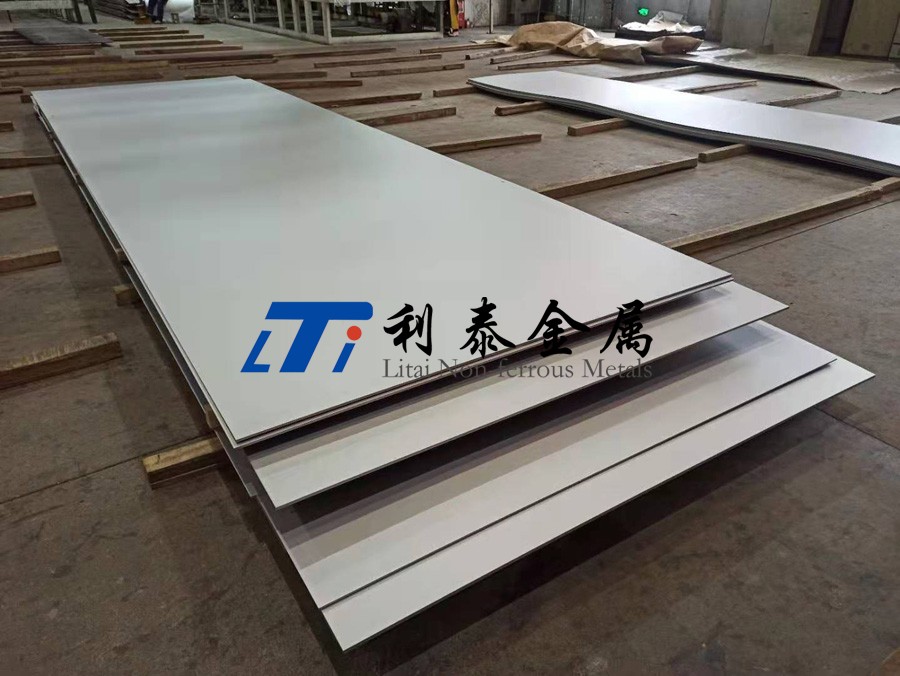

航空航天用TB5鈦板

詳細描述

TB5鈦合金是一種高強β型鈦合金，主要應用于航空航天領域的中溫結構件，如飛機機身框架、緊固件、航天器連接支架等，也用于船舶、化工等耐腐蝕環境的高強度部件，其冷成形性能優異且可通過固溶時效強化提升強度。

一、TB5鈦板的定義與名義成分

1、定義：

TB5是中國自主研發的亞穩定β型鈦合金，名義成分為 Ti-15Mo-3Al-2.7Nb-0.2Si（類似美國牌號Beta 21S），專為航空航天高強、耐高溫及耐腐蝕場景設計。

2、執行標準：

中國：GB/T 3620.1《鈦及鈦合金牌號和化學成分》

航空工業標準：HB 6623《航空用β型鈦合金棒材規范》

二、性能與特點

1、核心性能：

室溫強度：固溶時效態≥1250 MPa，超高強度與韌性平衡。

高溫性能：短時耐溫可達450°C（強度保持率＞70%）。

耐腐蝕性：抗鹽霧、酸性介質（Cl?、SO?）腐蝕，年腐蝕率＜0.005 mm。

2、突出特點：

冷成型性優異：固溶態延伸率≥18%，可冷軋、冷鐓成型復雜零件。

抗氫脆性：氫滲透率低于傳統β型合金（如TB3），適合氫環境應用。

工藝靈活性：通過固溶+時效調控性能，適應多樣化需求。

三、在航空航天領域的具體應用

1、航空發動機：

高壓壓氣機葉片：替代鎳基合金，減重30%并提升推重比。

燃燒室高溫螺栓：耐受500°C燃氣沖刷與振動疲勞。

2、機身結構：

高強緊固件：鈦鉚釘、螺栓（比鋼制件減重40%）。

機翼折疊機構：冷成型薄壁件，適應頻繁形變需求。

3、航天器：

可展開太陽翼支架：高強輕量化，耐受太空極端溫度循環（-180°C~200°C）。

火箭發動機閥門：耐高壓液氧/液氫介質腐蝕。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）三次熔煉，控制氧含量（O≤0.12%）。

添加Mo-Nb中間合金，確保β穩定元素均勻分布。

2、熱加工：

β相區鍛造（750~800°C），避免α相析出影響冷加工性。

等溫軋制工藝，板材厚度公差±0.05 mm。

3、熱處理：

固溶處理：800°C×1h水淬，保留亞穩定β相。

時效處理：500°C×8h，析出細小α相強化。

4、表面處理：

微弧氧化（MAO）：生成10~30μm陶瓷層，耐溫提升至600°C。

離子注入：表面滲氮處理，硬度提升3倍（HV≥800）。

五、與航空航天其他鈦合金的對比

關鍵區別：

TB5 vs TC4：TB5強度高40%，但耐溫性略低（450°C vs 350°C），成本高2倍。

TB5 vs TC11：TC11耐溫更高（550°C），但冷成型性差，適合靜態高溫部件。

TB5 vs TB6：TB5抗氫脆性更優，適合液氫環境；TB6淬透性更佳，適合大型鍛件。

六、選購方法與注意事項

1、選購要點：

用途匹配：高強冷成型場景必選TB5，高溫靜態部件選TC11。

認證文件：需GB/T 3620.1成分報告、HB 6623力學性能檢測（含高溫拉伸）。

供應商資質：優先選擇NADCAP認證企業（如寶鈦集團、西部超導）。

2、注意事項：

加工溫度控制：固溶處理需嚴格控溫（±10°C），防止β相晶粒異常長大。

氫脆防控：避免酸洗過度，氫含量需≤0.008%（真空退火后檢測）。

焊接工藝：電子束焊（EBW）優先，減少熱影響區脆性。

七、未來新應用領域探索

1、混合動力飛行器：

高功率電機殼體：輕量化+電磁屏蔽特性（替代鋁合金）。

2、可重復使用火箭：

回收支架結構：抗多次著陸沖擊與高溫燃氣沖刷。

3、3D打印：

拓撲優化發動機噴嘴：激光粉末床熔融（LPBF）成型，減重40%。

4、氫能航空：

液氫儲罐支撐框架：耐-253°C超低溫+抗氫脆。

總結

TB5鈦合金是航空航天領域的“高強冷成型專家”，以超高強度、優異冷加工性及抗氫脆能力為核心優勢，在發動機葉片、高強緊固件等場景中不可替代。相較于TC4、TC11等傳統合金，TB5的強度與工藝靈活性更優，但需注意其耐溫性局限（≤450°C）。未來在混合動力飛行器、3D打印等領域的應用需突破表面強化技術與成本控制，選材時應嚴格驗證供應商工藝穩定性，注重氫含量與加工精度，以最大化其性能潛力。
